Мусорная станция Горизонтальная коллекция

Обзор продукта

Горизонтальный сбор мусора LYSZ15A представляет собой оборудование для сжатия и обработки отходов с использованием передовых технологий и процессов, самостоятельно разработанных нашей компанией в соответствии с потребностями внутреннего рынка в санитарном оборудовании, а также в режиме сбора и транспортировки мусора.

Встроенный мусорный компрессор LYSZ15A использует технологию горизонтального сжатия. Компрессор и мусоросборник интегрированы, а собранный сыпучий бытовой мусор прессуется непосредственно в закрытый мусоросборник для уменьшения объема, сбрасывает содержащиеся в мусоре нечистоты и газ, а затем перегружает его в тележку-съемный мусоровоз. Оборудование имеет характеристики меньшего запаха, отсутствия вторичного загрязнения, небольшой занимаемой площади, гибкости и так далее. Он особенно подходит для новой пересадочной станции и реконструкции старой станции в городских районах, где приобретение земли затруднено, а участок небольшой.

Рисунок 1-5 Интегрированный компрессор для мусора LYSZ15A и вспомогательные транспортные средства

Таблица 1-1 Конфигурация встроенного компрессора мусора LYSZ15A

Обзор функций
Горизонтальная сборочная станция LYSZ15A в основном используется для сбора мусора на рикшах и небольших транспортных средствах весом менее 1,5 тонн и шириной менее 1,8 метра, как показано на рис. 2-1 и рис. 2-2.

Рисунок 2-1 Материалы на рикшеРисунок 2-2 Загрузка средних и малых автомобилей

Область применения
Он в основном используется для сбора и вывоза бытового мусора с городских улиц, коммерческих районов, жилых фабрик, школ и больниц.

Основная структура и рабочие характеристики

Рисунок 4-1 Встроенный компрессор мусора LYSZ15A

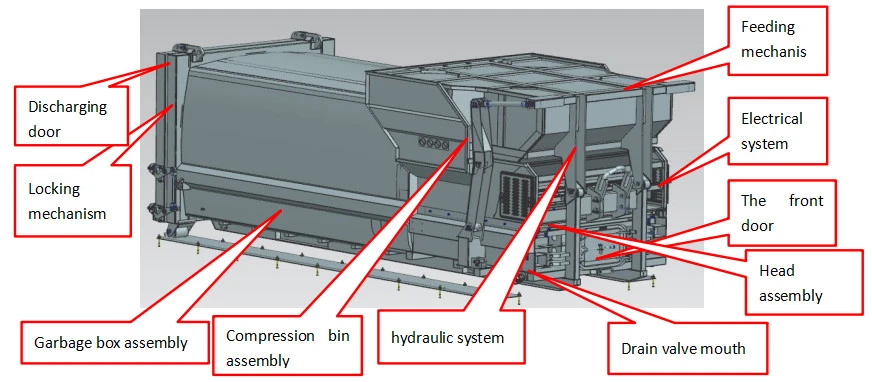

Интегрированный компрессор для мусора LYSZ15A в основном состоит из узла компрессионного бункера, узла мусорного ящика, узла головки, разгрузочной дверцы, механизма подачи, механизма блокировки, гидравлической системы, электрической системы и т. д. (рис. 4-1):
Сборка корзины для сжатия, сборка коробки для мусора предназначена для выполнения операции сжатия компонентов, корзина для сжатия - это канал сжатия мусора, мусор - это сжатый контейнер для хранения.

Узел напорной головки представляет собой напорный механизм для вдавливания мусора из мусоросборника в мусоросборник, который может эффективно раздавить и сжать мусор (рис. 4-2).
Узел передней дверцы является служебной дверцей для узла напорной головки и цилиндра сжатия, а также дверцей очистки для регулярной очистки мусора в задней полости напорной головки.
Разгрузочная дверь – это устройство для выгрузки мусора.

Встроенные компрессоры для отходов LYSZ15A используют режим сбора и транспортировки с опрокидывающимся ведром. Опрокидывающий механизм является подающим устройством компрессора и устанавливается в передней части компрессорного блока (рис. 4-3).

Электрическая система (Рисунок 4-4) является центром управления компрессором. Все действия контролируются программой ПЛК, которая может выполнять следующие основные функции: (1) защита гидравлической системы: когда температура масла в гидравлической системе высокая, система автоматически запускает систему охлаждения. Когда температура масла слишком низкая, система автоматически запускает систему нагрева гидравлического масла до тех пор, пока температура масла не поднимется до соответствующей температуры (опционально); (2) может быть реализован автоматический цикл сжатия, при нажатии кнопки цикла сжатия головка давления может автоматически перемещаться вперед и назад в камере сжатия; (3) Может выполнять автоматическую диагностику неисправностей, когда компрессор не может нормально работать, может автоматически определять причину неисправности и отображать ее на экране; (4) Аварийный сигнал давления: когда мусор в мусорном ящике прижимается к заданным требованиям, анализируя значение давления гидравлической системы с точки зрения безопасности, защитного оборудования и эффективности, система автоматически подает сигнал тревоги в это время.

Гидравлическая система (рис. 4-5): вся гидравлическая насосная станция установлена ​​на кронштейне насоса выдвижного типа, компактная конструкция, энергосбережение и защита окружающей среды. Основные компоненты системы используют известные бренды в стране и за рубежом, чтобы обеспечить высокую надежность и низкий уровень шума.

Основные технические параметры продукта
Таблица 5-1 Технические характеристики встроенного компрессора мусора LYSZ15A

Основные преимущества
1, Анализ функциональных характеристик
1. В камере сжатия установлено антирикошетное устройство, имеющее функции дробления и предотвращения отскока мусора (рис. 6-1).

1.2,Благодаря функции коммутации чередования фаз трехфазного источника питания удобно и быстро изменить фазу двигателя без повторной проводки.

1.3, с функцией ЖК-дисплея, может отображать работу оборудования на экране, включая, помимо прочего: динамическое отображение количества мусора, советы по неправильной работе, рабочее состояние оборудования, отображение результатов самодиагностики неисправностей, функцию настройки программы.

1.4,С сигнализацией полного давления и функцией отображения.

1.5,Автоматический отвод тепла и функция нагрева гидравлической системы (опционально).

1.6,Двойные функции управления проводом и касанием (дополнительный беспроводной пульт дистанционного управления) (рис. 6-2).

1.7, с функцией управления аварийной остановкой.
1.8, когда компрессионная головка находится в любом положении, она может принудительно вернуться в исходное рабочее положение.
1.9, с автоматической сигнализацией неисправности и функцией автоматической диагностики.
1.10, Задняя дверь ящика для оборудования оснащена гидравлическим замком. Стандартная конфигурация: открытием и запиранием задней двери ящика для оборудования можно управлять непосредственно из кабины съемного мусоровоза с помощью гидравлической системы съемника. Опционально: питается от электрической системы управления тележки и приводится в движение небольшим силовым агрегатом. Он может напрямую управлять открытием и запиранием задней двери ящика в кабине съемного мусоровоза.

1.11, устройство имеет функцию GPS-позиционирования, функцию передачи данных, функцию удаленного управления, функцию интеллектуального обслуживания (опционально).
2, Введение в стабильность и надежность
2.1 Боковые и нижние пластины компрессионной камеры LYSZ15A сварены из высокопрочной стали толщиной более или равной 8 мм.
2.2 Боковые и нижние пластины головки LYSZ15A сварены из высокопрочной стали толщиной более или равной 8 мм.
2.3, Мусорный ящик в целом представляет собой большую дуговую структуру, толщина пластины больше или равна 4 мм, материал: Q355B.
2.4, Все открытые поверхности черных металлов обработаны защитой от ржавчины, а сталь, находящаяся в непосредственном контакте с мусором, обработана кислотным травлением, фосфатированием и пассивацией.
2.5, оборудование принимает управление ПЛК, может автоматически регулировать тягу масляного цилиндра в соответствии с нагрузкой сжатия мусора, так что мусор равномерно и компактно распределяется в коробке.
2.6, Ключевые компоненты оборудования: блок гидравлических клапанов, масляный насос, двигатель и компоненты электронного управления используют известные бренды в стране и за рубежом. Ключевые электрические компоненты соответствуют стандартам безопасности CE и имеют водонепроницаемую вставную конструкцию (рис. 6-4).


2.7, все поворотные шарнирные валы изготовлены из специальных самосмазывающихся подшипников или шарнирных подшипников, а поверхность штока поршня цилиндра покрыта хромом, который обладает высокой износостойкостью и коррозионной стойкостью, чтобы обеспечить его срок службы в суровых условиях.
3, внедрение энергосбережения и защиты окружающей среды
3.1, Небольшая площадь пола, без гражданского строительства или только простое гражданское строительство, экономичное и практичное, гибкое, подходящее для сбора и транспортировки всех видов бытового мусора.
3.2, ручная кнопка управления проводом, эффективно улучшающая рабочую среду операторов.
3.3, запатентованный механизм блокировки разгрузки и уплотнительная конструкция, чтобы гарантировать, что процесс сжатия и процесс передачи отходов, отсутствие утечки сточных вод.
3.4, встроенный компрессор для мусора LYSZ15A приводится в действие одним насосом, когда системе требуется высокое давление, или двойным насосом, когда системе требуется высокая скорость, что является эффективным и энергосберегающим с низкой тепловой мощностью.
4, характеристики продукта и преимущества
4.1, хорошие экологические характеристики, отсутствие воздействия, рассеяния, капель в процессе стыковки и переноса мусора.
4.2, компрессорная гидравлическая насосная станция LYSZ15A, наша компания использует высокую эффективность, энергосбережение, надежную работу двойного насоса, отечественные и зарубежные аналогичные продукты обычно используют один привод насоса.
4.3, Механизм блокировки дверцы разгрузки компрессора, отечественные и зарубежные аналогичные продукты обычно используют сжатие уплотнительной ленты, режим блокировки не регулируется, наша компания использует конструкцию механизма блокировки с регулируемым зазором, точный контроль сжатия уплотнительной ленты. Хорошая герметизация (рис. 6-5). Устройство сброса давления, препятствующее разъединению разгрузочной дверцы, имеет конструкцию с двойным гидравлическим замком для эффективного предотвращения явления разъединения, вызванного силой реакции уплотнительной ленты (рис. 6-6).
4.4, компрессоры LYSZ15A снабжены патрубками для сточных вод с каждой стороны для слива сточных вод из компрессоров (Рисунок 6-7).

Рисунок 6-5 Принципиальная схема запорного механизма Рисунок 6-6 Принципиальная схема гидравлического замка запорного устройства задней двери Рисунок 6-7 Принципиальная схема устройства для сброса сточных вод

Операционный процесс представлен
1, встроенный компрессор мусора LYSZ15A (рис. 7-1).


1.1. После того, как городские жители вывозят мусор на скутере, трехколесном велосипеде или небольшом самосвале в компрессор, мусор попадает в механизм подачи компрессора ведра для мусора, а эксплуатационное учреждение будет выбрасывать мусор в камеру сжатия компрессора для мусора, кнопка работы цикла сжатия засыпать в компрессионную камеру мусор спрессованный, повторять процесс до полного отчета в полицию, Верхний бункер накрыт над компрессионным бункером и находится в состоянии передачи.
1.2, Собираемся в автобус
Разгрузочный мусоровоз тележки выливается в переднюю часть компрессора, так что крюк тягового рычага совмещен с крюком компрессора, а разгрузочная тележка тележки используется для включения и блокировки компрессора. компрессор.
1.3, Вывоз мусора
Запустите тележку съемного мусоровоза, чтобы вывезти компрессор, полный мусора, из мусорной станции на свалку или другое место утилизации мусора.
1.4, Разгрузка мусорного контейнера (рис. 7-3)
После того, как грузовик со стрелой прибывает на свалку или другое место захоронения мусора, запорное устройство разгрузочной дверцы компрессора ослабляется через гидравлическую систему грузовика со стрелой, а затем с помощью подъемного механизма стрелы поднимается компрессор до тех пор, пока мусор в ящике полностью выгружается.

Рисунок 7-2 Выгрузка мусора Рисунок 7-3 Разгрузка мусорных баков

Установка оборудования и требования к воде и электричеству
Клиенты могут определить конфигурацию оборудования и транспортных средств для мусорных станций в зависимости от местного географического положения и мощности по вывозу мусора. На следующем рисунке (рис. 8-1) показано стандартное однобитовое решение интегрированного компрессора мусора LYSZ15A только для справки.

Требования к однопозиционному питанию: Заказчик должен предоставить трехфазное пятипроводное внешнее электропитание 380В/10кВт, оснащенное соответствующим автоматическим выключателем с защитой от утечки (In < 30ма).="" расстояние="" между="" источником="" питания="" и="" компрессором="" не="" должно="" быть="" более="" 10="">

Требования к источнику воды: обычная вода, минимальный диаметр заборной трубы 1 дюйм.
Требования к зданию: здание LYSZ15A должно иметь габаритную высоту не менее 6 м, ворота должны иметь габаритную высоту не менее 5,5 м и ширину ворот не менее 4 м.
Чертежи и технические инструкции показывают только требования к установке оборудования. Дизайнер может спроектировать такие объекты, как комнаты отдыха для персонала, туалеты, канализационные и отстойные колодцы, в соответствии с окружающими условиями. Для облегчения дноуглубительных работ рекомендуется размещать септик на открытом воздухе.

8-1 LYSZ15AПлан строительства одной станции
