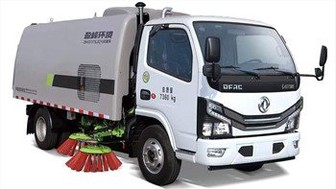

18-тонная подметально-уборочная машина для мокрых дорог

Ⅰ. Обзор продукта (Прилагаемые чертежи используются только для ознакомления с функцией, а не для объяснения конкретных размеров и структуры, фактический продукт имеет преимущественную силу.)

Приняв модификацию шасси DFH1180EX8 компании Dongfeng Commercial Vehicle Co., Ltd., кузовное устройство использует двигатель кузова для привода вентилятора для сбора пыли и гидравлический насос для привода уборочных работ.

Принцип работы совмещения всасывания и подметания и мокрого пылеудаления используется для уборки и уборки дорожного покрытия. Рабочее устройство имеет симметричное расположение «четырехпластинчатая щетка плюс задняя всасывающая насадка», что облегчает уборку с левой и правой сторон дороги. Он обладает такими характеристиками, как хорошая маневренность, низкое энергопотребление, низкий уровень шума, высокая эффективность, низкая стоимость использования и высокая скорость работы.

Ⅱ. Обзор функций

Он имеет много функций, таких как уборка дорог и очистка.

Ⅲ. Область применения

Применяется для: городских магистралей, кольцевых дорог, высококлассных автомагистралей, аэропортов и других асфальтобетонных покрытий и цементобетонных покрытий для больших площадей, дальних, быстрой очистки и очистки.

Не применимо к: 1. Не может работать в ледяную зиму; 2. Не может работать на неровных дорогах.

1. Шасси: Шасси DFH1180EX8, модифицированное компанией Dongfeng Commercial Vehicle Co., Ltd., обладает высокой мощностью и большой грузоподъемностью.

2. Главный двигатель. Он оснащен дизельным двигателем D6.7NS6B230 с номинальной мощностью 169 кВт и номинальной скоростью 2300 об/мин, а его выбросы соответствуют национальному стандарту VI.

3. Вспомогательный двигатель. Он использует дизельный двигатель Dongfeng Cummins QSB5.9-C160-30 с номинальной мощностью 119 кВт, номинальной скоростью 2200 об/мин, а его выбросы соответствуют национальному стандарту III. Соответствующее сцепление транспортного средства приводится в действие пневматическим цилиндром, а разъединение и включение сцепления автоматически контролируются электронной системой управления без ручного управления. В то же время он также обеспечивает запуск и отключение вспомогательного двигателя без нагрузки, продлевая срок службы вспомогательного двигателя.

4. Режим работы (чертежи используются только для ознакомления с функциями, а не для объяснения конкретных размеров и структуры, продукт зависит от фактического продукта.)

Он принимает режим управления «экран дисплея плюс блок управления плюс панель управления CAN-шины». Когда операция запускается и останавливается, рабочими устройствами, такими как всасывающая насадка, подъем песочного экрана, а также подметальные и втягивающие устройства, можно управлять с помощью одной кнопки, которая проста в эксплуатации. Операция может быть реализована с помощью трех устройств управления, два из которых представляют собой экран дисплея и блок управления в кабине, а другое — панель управления шиной CAN в правой задней части автомобиля.

Экран дисплея: Расположен спереди справа от сиденья водителя, поддерживается и фиксируется кронштейном с универсальной регулировкой. Угол обзора можно регулировать по мере необходимости. На экране дисплея есть кнопки управления с такими функциями, как работа, отображение состояния, подсказка о работе и управление системой. В кабине водитель может выполнять все операции, такие как вождение, очистка, выгрузка и разгрузка подметально-уборочной машины, манипулируя экраном дисплея и контролируя соответствующие инструменты и рабочую среду.

Блок управления: управление запуском, работой и остановкой вспомогательного двигателя.

Панель управления шиной CAN: расположена за задним колесом с правой стороны автомобиля, на панели имеется в общей сложности 16 клавишных переключателей, которые в основном используются для опорожнения бункеров, отладки и обслуживания.

Ⅴ. Основные технические параметры 18-тонной подметальной машины для мокрых дорог

Ⅵ. Основные преимущества 18-тонной подметальной машины для мокрых дорог (чертежи используются только для ознакомления с функцией, а не для объяснения конкретных размеров и конструкции, продукт зависит от фактического продукта.)

1. Превосходная производительность

1) Вспомогательный двигатель используется для привода вентилятора и рабочего устройства. Устройство управления муфтой вспомогательного двигателя с электрическим автоматическим управлением обеспечивает автоматическое отделение вспомогательного двигателя от вентилятора при пуске и остановке на холостом ходу, что упрощает эксплуатацию, снижает нагрузку на вспомогательный двигатель, повышает надежность работы и срок службы вспомогательного двигателя. вспомогательный двигатель.

2) Рабочее устройство имеет симметричное расположение «четырехпластинчатых щеток в центре плюс всасывающие сопла сзади», что удобно для очистки левой и правой сторон дороги. Его преимуществами являются большая ширина подметания, высокая скорость подметания, большой размер всасываемых частиц, высокая чистота подметания, простая замена подметальных щеток, низкое энергопотребление, низкие эксплуатационные расходы и высокая эффективность работы.

Расширение и сжатие чистящего устройства управляется гидравлически, и оно имеет функции автоматической защиты от уклонения и автоматического сброса при столкновении с препятствиями. Он автоматически втягивается после столкновения с препятствиями и автоматически сбрасывается после пересечения препятствий, что эффективно решает проблему легкого повреждения чистящего устройства.

Высокочувствительная адаптивная система подметальной щетки с пневматическим управлением используется для поддержания постоянного давления на землю подметальной щетки. Давление заземления подметальной щетки может автоматически регулироваться регулирующим клапаном давления воздуха. После того, как подметальная щетка изношена, подметальная пластина может гибко перемещаться вверх и вниз, с хорошим эффектом очистки и меньшим износом проволоки.

Левое и правое переднее сканирование могут работать независимо или вместе, гарантируя, что правое переднее сканирование или левое переднее сканирование могут работать независимо при использовании. Если левое переднее сканирование или правое переднее сканирование не работает, это уменьшит ширину дороги и увеличит рабочие транспортные средства и трафик. Безопасность транспортного средства также снижает износ щетки, что выгодно для снижения эксплуатационных расходов. .

Скорость подметания может быть выбрана в соответствии с различными условиями очистки: высокая, средняя и низкая три передачи, что не только гарантирует хороший эффект очистки в различных условиях загрязнения, но и снижает эксплуатационные расходы. Литая щетка для удаления стружки легко заменяется.

3) Используйте полностью плавающую всасывающую насадку, которая может автоматически выравниваться в соответствии с условиями грунта. Горизонтальная уборка установлена ​​во всасывающей насадке, которая обладает большой производительностью и высокой скоростью уборки.

4) Подъем и опускание мусорного бака осуществляется с помощью двойных масляных цилиндров и оснащен двойными предохранительными опорными стержнями, которые безопасны и надежны при ремонте двигателя и других деталей.

5) Резервуар для чистой воды имеет разделенную структуру резервуара для чистой воды большого объема, состоящую из «одного переднего резервуара для чистой воды и двух резервуаров для чистой воды из конструкционного пластика», что делает общую компоновку и распределение нагрузки на оси более разумными. Объем резервуара для воды большой, а время непрерывной очистки длительное после добавления воды один раз. Кабина водителя и вспомогательный двигатель изолированы передним баком для чистой воды, поэтому шум в ушах водителя меньше, а вождение более комфортное.

6) Мусорный бак в целом имеет однослойную конструкцию из нержавеющей стали, а его нижняя пластина имеет большую плоскую наклонную нижнюю пластину, которая может быстро и чисто выгружать мусор.

7) В гидравлической системе используется группа электромагнитных гидравлических клапанов с наложением, которая хорошо интегрирована, аккуратно устроена, надежна в работе и удобна в обслуживании.

8) Электрическое управление использует встроенную модульную интеллектуальную систему управления шиной CAN, а панель имеет отображение в реальном времени и функции мониторинга, такие как диагностика неисправностей, голосовое оповещение, цифровой тест, скорость вспомогательного двигателя, температура воды, условия эксплуатации и т. д. состояние работы ясно с первого взгляда и простота обслуживания. Графические рабочие рычаги и клавиши, операция проста и понятна, точна и надежна.

9) Гидравлическая система использует двойные силовые элементы отбора мощности вспомогательного двигателя и отбора мощности шасси. Когда вспомогательный двигатель остановлен, мощность шасси можно использовать для выгрузки и разгрузки мусорных контейнеров, подметания поддонов и всасывающих насадок. Блоки гидравлического коллектора устанавливаются отдельно и управляются отдельно, чтобы избежать поломок соединений и упростить использование и техническое обслуживание.

2. Хорошее качество

Высокая конфигурация аксессуаров.Перепускной клапан, разгрузочный клапан, главные и вспомогательные двигатели, компоненты электрического управления и т. д. являются известными международными или отечественными брендами с отличным качеством и высокой надежностью.

3. Безопасный и надежный

Оснащен системой голосового оповещения.Во время работы и разгрузки могут подаваться различные голосовые сигналы и подсказки.

Оснащены защитными стойками для мусорного ведра.Он может обеспечить надежную защиту безопасности во время операций по техническому обслуживанию.
